■产品特点

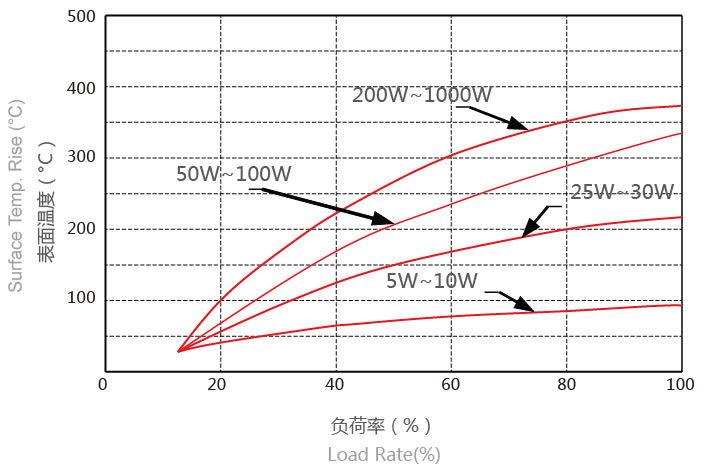

RXG24铝壳功率电阻外壳采用铝合金制造,表面具有散热沟槽,体积小功率大,耐高温,过载能力强具有耐气候性、高精度,标准低感应电阻,高稳定,强架构。■表面温升

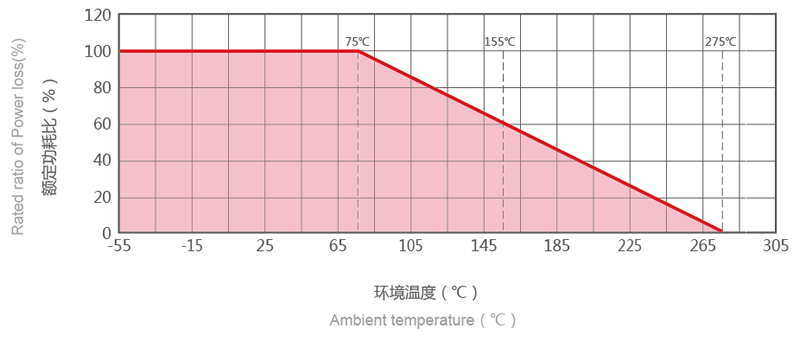

■降额曲线

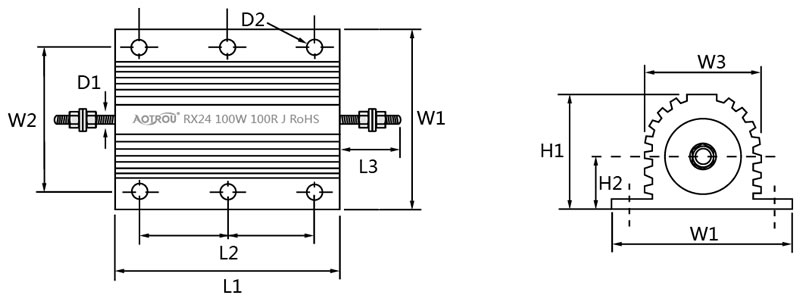

◆产品尺寸图
◆产品尺寸表单位：mm
| 规格 | 功率 (W) | L1±1 | L2±1 | L3±2 | W1±0.5 | W2±0.5 | W3±0.5 | H1±0.5 | H2±0.5 | D1±0.2 | D2±0.2 | 阻值范围 (Ω) | 出线方式 | 重量 (G) |
| RX24 | 100W | 98 | 70 | 14.5 | 48 | 37 | 26.5 | 26 | 11 | M4 | 5 | 0.1~10K | 螺纹 | 155 |
| 150W | 136 | 112 | 15.5 | 48 | 37 | 26.5 | 26 | 11 | M4 | 5 | 0.1~10K | 螺纹 | 220 | |
| 200W | 92 | 70 | 17 | 72 | 58 | 46 | 45 | 21 | M6 | 5 | 0.1~10K | 螺纹 | 340 | |
| 250W | 112 | 90 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 5 | 0.1~10K | 螺纹 | 410 | |
| 300W | 128 | 104 | 15.5 | 72 | 58 | 46 | 45 | 21 | M6 | 5 | 0.1~10K | 螺纹 | 460 | |
| 500W | 200 | 172 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 6 | 0.1~10K | 螺纹 | 700 | |
| 800W | 250 | 200 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 6 | 0.1~10K | 螺纹 | 865 | |
| 1000W | 300 | 246 | 17.5 | 72 | 58 | 46 | 45 | 21 | M6 | 6 | 0.1~10K | 螺纹 | 1030 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5%±10%，耐电压（V）：2500。
■电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 端子强度 | 端子加载20N拉力，时间10秒 | 无可见损伤 | IEC60115-1 4.16 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 无可见损伤 | IEC60115-1 4.22 |
| 短时间过负 | 10倍Pr 5S | △R/R≤±1% | IEC60115-1 4.13 |
| 绝缘阻值 | DC1000V,R>100MΩ | △R/R≤±1% | IEC60115-1 4.6 |
| 绝缘耐压 | UN,5S,I≤0.2mA | △R/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R/R≤±1% | IEC60115-1 4.25 |
| 高温存储 | 125℃,80%,500H | 无可见损伤 | IEC60115-1 4.23 |
| 耐焊锡热 | 350±5℃,3S±0.5S | △R/R≤±1% | IEC60115-1 4.18 |
■成品识别码
| RX24 | 500W | 6R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RX24系列（黄金铝壳） | 500=500W 300=300W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺纹 L＝引线 P＝端子 |
*备注：RX24 500W 6Ω±5%,型号：RX24 500W 6RJ；低电感，在型号中加入字母N，例如：N RX24 500W 6RJ
■电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
