2021年线绕电阻器8种常用封装材料解析

2021年线绕电阻器常用封装材料一般有绝缘漆，硅树脂，被釉，涂料，混合材料，塑封，陶瓷，铝壳八种。

1、绝缘漆是最经济的封装材料，且工艺简单，只需要涂在绕好电阻丝的基体上面，经低温烘干。绝缘性能一般，且对电阻的散热作用不大，所以涂绝缘漆的线绕电阻一般工作温度都不高，不适合用在高温及高可靠性要求的场合。

2、硅树脂封装分为普通的硅树脂和高温硅树脂，大部分的精密线绕电阻都采用硅树脂封装，因为它和被漆电阻的生产工艺基本相同，没有高温的烧结过程，所以不会因为高温烧结对绕线材料的电性能产生影响。高温硅树脂封装的线绕电阻最高工作温度一般在175℃，最大可以到275℃。

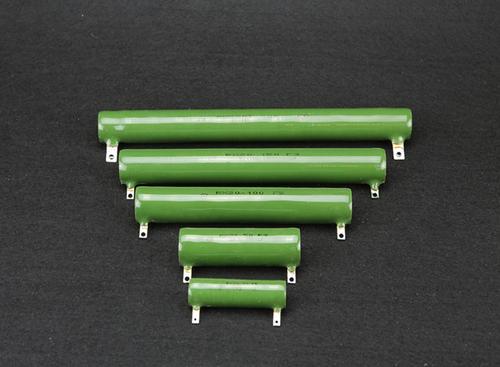

3、被釉的封装形式需要经过高温烧结，最高的工作温度可以达到345℃。在电阻绕制完成后，经过烧结后在表层涂上釉粉，然后在烧结炉里进行烧结成型。由于工艺复杂，烧结温度高达750-800℃，烧结的过程对绕线的阻值会产生影响，所以被釉电阻的最高精度一般只能做到5%。本类电阻适合应用于连续满负荷高温工作的场合。烧制完成后釉的颜色一般有绿色和褐色两种。国外的一般为褐色，国内的一般为绿色。绿色釉一般含铅，性能不如褐色釉。

4、绝缘涂料也是一种封装材料，工艺简单，封装完成后电阻的散热性能良好，但缺点是长时间高温工作后容易产生掉皮现象，所以不适合应用于高震动的设备中。使用绝缘涂料的一半是功率比较大的线绕电阻。

5、混合材料封装的线绕电阻性能良好，成本介于被漆电阻和硅树脂电阻之间，封装的表面凹凸不平，但不影响性能。一般混合材料封装的线绕电阻功率都低于10W,这种封装材料在国内比较少见。

6、塑封一般针对贴片的线绕电阻和低阻线绕电阻，是将绕制好的基体封装在一个成型的塑料外壳内，其最高的工作温度可以达到175℃，高温工作不会产生掉皮现象，但散热性能一般。塑封线绕电阻的功率一般都在10W以下。

7、陶瓷封装的线绕电阻国内习惯称为水泥电阻，这类电阻都有一个预先成型的陶瓷外壳，把绕制成型的基体放入外壳，然后经一侧灌入绝缘材料。这类电阻散热性能良好，经济实惠，但体积大，重量高，不适合用于高可靠性场合。

8、铝壳封装的线绕电阻今天已经非常普遍，铝外壳的散热能力超强，所以一般都适用于于大功率应用的场合。有些铝壳散热电阻同时结合水冷来散热。

有些大功率线绕电阻使用扁平的线材绕制在陶瓷基体上，为了利于散热没有经过封装，这类电阻一般作为刹车电阻和高电流电阻使用，阻值一般较低，功率一般都在500W以上；以上对线绕电阻封装材料做了简单的分析，完美的线绕电阻需要有高质量的基体，高质量的线材以及高质量的封装材料为基础，经过可靠的生产工艺处理。
