■ 产品特点

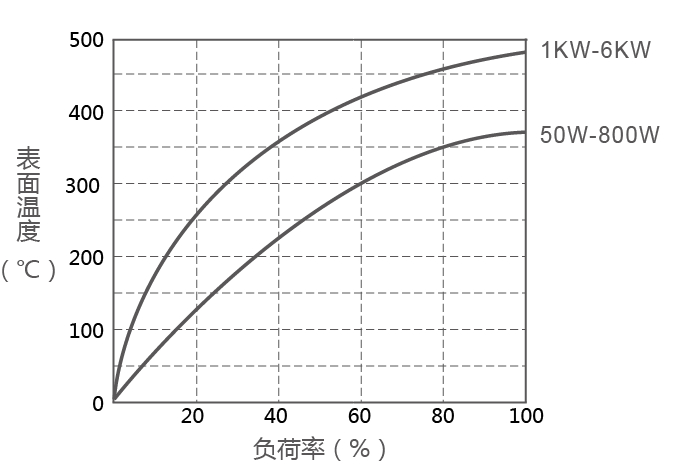

RX20-T可调电阻器是一种功率型绕线电阻器，该产品采用平绕电阻丝形式缠绕在陶瓷骨架上，表面被覆绝缘耐高温涂料，有利于散热，并配有安装支架，电阻器具有功率大，耐过载能力强，安装方便等特点。■ 表面温升

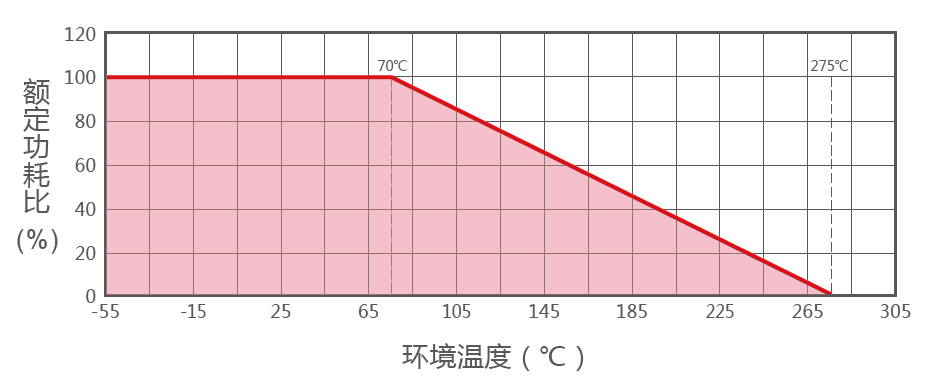

■ 降额曲线

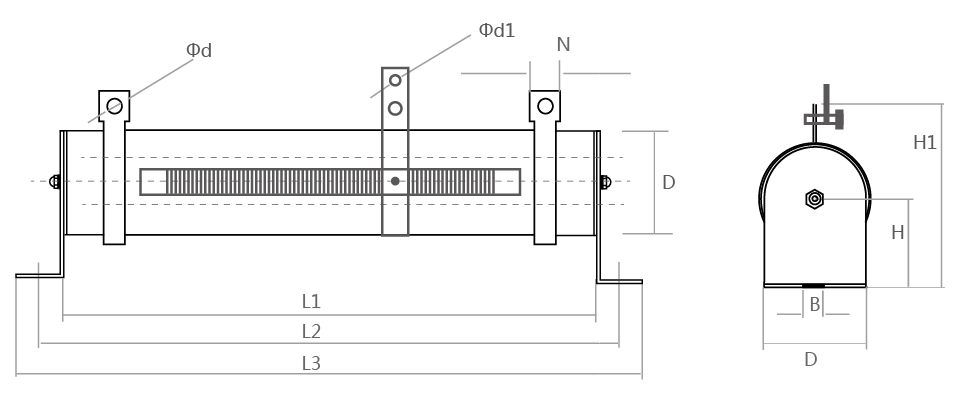

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率 (W) | L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0.5 | N±0.5 | Φd±0.2 | Φd1±0.2 | 阻值范围 (Ω) | 重量 (G) |
| RX20-T | 50W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 100 |
| 60W | 90 | 120 | 145 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 100 | |
| 75W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 180 | |
| 80W | 140 | 170 | 195 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 180 | |
| 100W | 170 | 200 | 225 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 230 | |
| 150W | 215 | 245 | 270 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 300 | |
| 200W | 267 | 295 | 322 | 28 | 28 | 68 | 5 | 8 | 3.8 | 2 | 1~2K | 390 | |
| 300W | 267 | 290 | 317 | 40 | 40 | 86 | 7 | 10 | 6.3 | 3 | 1~2K | 550 | |
| 400W | 330 | 353 | 380 | 40 | 40 | 86 | 7 | 10 | 6.3 | 3 | 1~2K | 690 | |
| 500W | 330 | 348 | 364 | 50 | 50 | 102 | 7.5 | 9 | 6.3 | 3 | 1~5K | 850 | |
| 800W | 430 | 448 | 464 | 50 | 50 | 102 | 7.5 | 9 | 6.3 | 3 | 1~5K | 1900 | |
| 1000W | 430 | 455 | 480 | 60 | 60 | 118 | 8.5 | 14 | 6.3 | 3 | 1~5K | 2250 | |
| 1500W | 430 | 460 | 492 | 70 | 70 | 132 | 8.5 | 14 | 6.3 | 3 | 1~5K | 2650 | |
| 2000W | 430 | 460 | 492 | 80 | 80 | 132 | 8.5 | 14 | 6.3 | 3 | 1~5K | 3000 | |
| 2500W | 500 | 530 | 562 | 70 | 70 | 132 | 8.5 | 14 | 6.3 | 3 | 1~5K | 3500 | |
| 3000W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 6.3 | 3 | 1~5K | 4000 | |
| 3500W | 430 | 460 | 490 | 100 | 100 | 158 | 8.5 | 14 | 6.3 | 3 | 1~5K | 4000 | |
| 4000W | 500 | 530 | 560 | 100 | 100 | 158 | 8.5 | 14 | 6.3 | 3 | 1~5K | 4650 | |
| 5000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 6.3 | 3 | 1~5K | 5600 | |
| 6000W | 600 | 630 | 660 | 100 | 100 | 158 | 8.5 | 14 | 6.3 | 3 | 1~5K | 5600 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：3000。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 端子强度 | 端子加载20N 拉力，时间10 秒 | 无可见损伤 | IEC60115-1 4.16 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 无可见损伤 | IEC60115-1 4.22 |
| 短时间过负载 | 10倍Pr 5S | △R/R≤±2.0% | IEC60115-1 4.13 |
| 绝缘阻值 | DC500V,R>100MΩ | △R/R≤±0.5% | IEC60115-1 4.6 |
| 绝缘耐压 | UN,60S,I≤1mA | △R/R≤±1% | IEC60115-1 4.7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R/R≤±5% | IEC60115-1 4.25 |
| 高温存储 | 125℃,80%,500H | 无可见损伤 | IEC60115-1 4.23 |
| 耐焊锡热 | 350±5℃,3S±0.5S | △R/R≤±0.5% | IEC60115-1 4.18 |
■ 成品识别码
| RX20-T | 50 | 10R | J |
| 产品类别 | 额定功率 | 电阻值 | 精度 |
| RX20-T系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% |
*备注：RX20-T 50W 10Ω ±5% ,型号：RX20-T 50W 10RJ；
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
