■ 产品特点

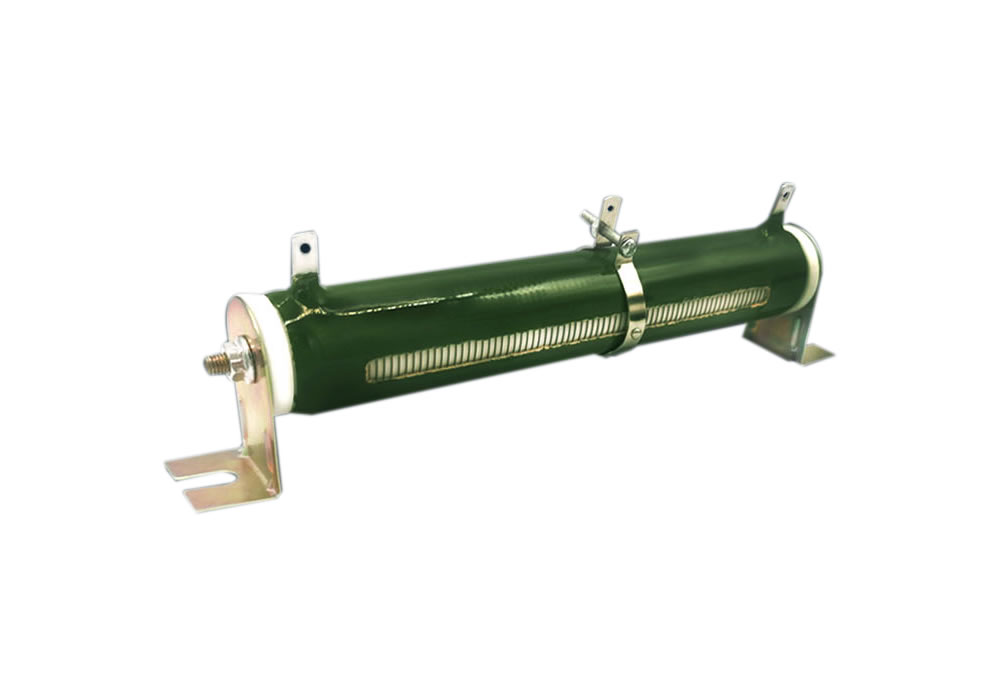

RXG20-T被釉线绕可调电阻器采用高温玻璃釉作为表面涂层 电阻体采用高温耐火瓷体或氧化铝瓷体，全焊接结构，耐潮湿、绝缘度高、过负荷能力强，热稳定性好，使用寿命长。■ 表面温升
■ 降额曲线

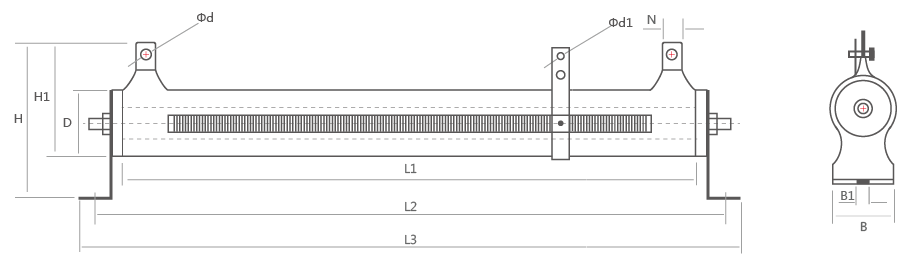

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率 (W) | L1±2 | L2±2 | L3±3 | D±2 | H±2 | H1±2 | B±0.5 | B1±0.5 | N±0.2 | Φd±0.2 | Φd1±0.2 | 阻值范围 (Ω) |
| RXG20-T | 10W | 41 | 14 | 28.5 | 5 | 2 | 2 | 5.1~200 | |||||
| 16W | 45 | 66 | 82 | 17 | 41 | 31 | 15 | 4.5 | 5 | 2 | 2 | 5.1~220 | |
| 20W | 51 | 72 | 88 | 17 | 41 | 31 | 15 | 4.5 | 5 | 2 | 2 | 5.1~430 | |
| 25W | 51 | 77 | 88 | 21 | 51.5 | 35 | 20 | 5.5 | 5 | 2 | 2 | 5.1~510 | |
| 30W | 71 | 97 | 108 | 21 | 51.5 | 35 | 20 | 5.5 | 5 | 2 | 2 | 5.1~1K | |
| 40W | 87 | 113 | 124 | 21 | 51.5 | 35 | 20 | 5.5 | 5 | 2 | 2 | 5.1~1.2K | |
| 50W | 91 | 120 | 135 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 2 | 5.1~1.5K | |
| 75W | 140 | 170 | 184 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 2 | 5.1~2K | |
| 100W | 170 | 200 | 214 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 2 | 5.1~2.7K | |
| 150W | 215 | 244 | 259 | 29 | 59 | 43 | 30 | 5.5 | 6 | 3.5 | 2 | 5.1~4.3K | |
| 200W | 266 | 296 | 308 | 30 | 71 | 50 | 26 | 6.5 | 9 | 4 | 2 | 5.1~3K | |
| 250W | 266 | 296 | 308 | 30 | 71 | 50 | 26 | 6.5 | 9 | 4 | 2 | 5.1~3K | |
| 300W | 266 | 298 | 310 | 36 | 82 | 58 | 35 | 6.5 | 9 | 4 | 3 | 5.1~3K | |
| 400W | 250 | 280 | 298 | 54 | 98 | 79 | 50 | 6.5 | 16 | 8 | 3 | 6.2~3K | |
| 500W | 300 | 330 | 348 | 54 | 98 | 79 | 50 | 6.5 | 16 | 8 | 3 | 6.2~3K |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：3500。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 |
| 端子强度 | 端子加载20N 拉力，时间10 秒 | 无可见损伤 |
| 耐振性 | 频率10-500Hz,0.75mm或98m/s2,6h | △R≤±（1%R+0.05Ω） |
| 短时间过负载 | 10倍Pr 5S | △R≤±（2%R+0.1Ω） |
| 绝缘阻值 | 500V直流测试电压（包箔法） | ≥1GΩ |
| 绝缘耐压 | 3500V亘流或交流峰值电压 | 无可见损伤 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R≤±（5%R+0.1Ω） |
| 温度快速变化 | -55~200℃，5次循环 | △R≤±（2%R+0.1Ω） |
| 稳态湿热 | （40±2）℃,（93±3）%RH，96h | △R≤±（2%R+0.1Ω） |
■ 成品识别码
| RXG20-T | 50 | 10R | J |
| 产品类别 | 额定功率 | 电阻值 | 精度 |
| RXG20-T系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% |
*备注：RXG20-T 50W 10Ω ±5% ,型号：RXG20-T-50-10RJ
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
