■ 产品特点

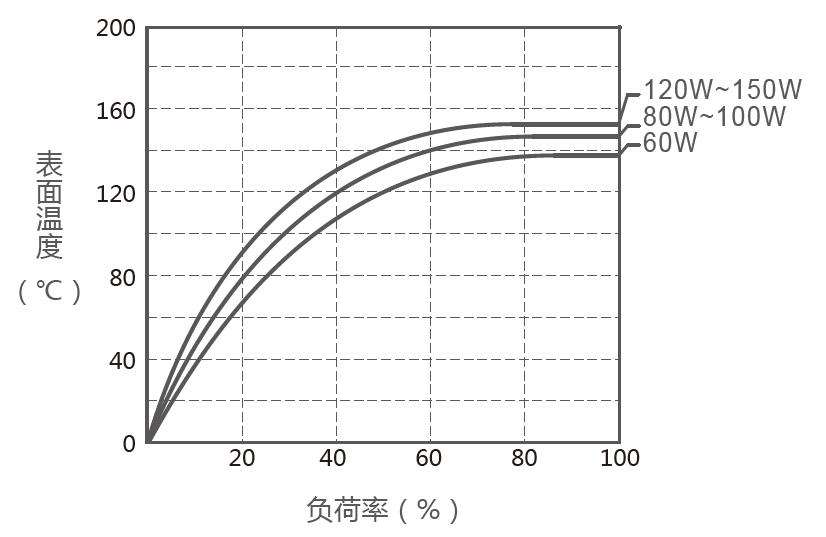

RXC船型铝壳电阻带有金属铝壳散热器，硅砂封装，软引线引出，长度可按用户要求订做；适用于电力电子装置中分压，分流，充放电及负载，广泛用于电源，变频器，伺服等高要求及恶劣环境中。■ 表面温升

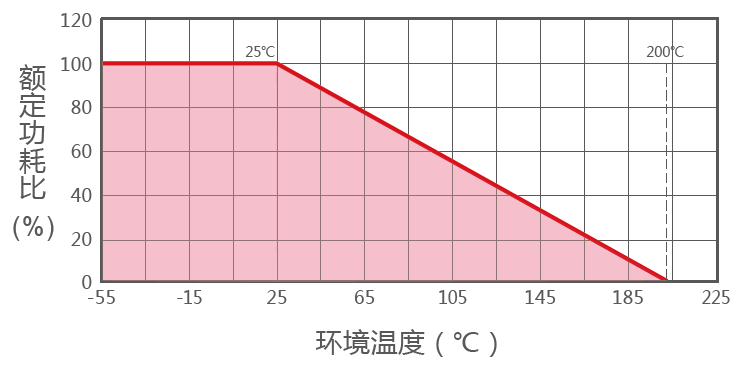

■ 降额曲线

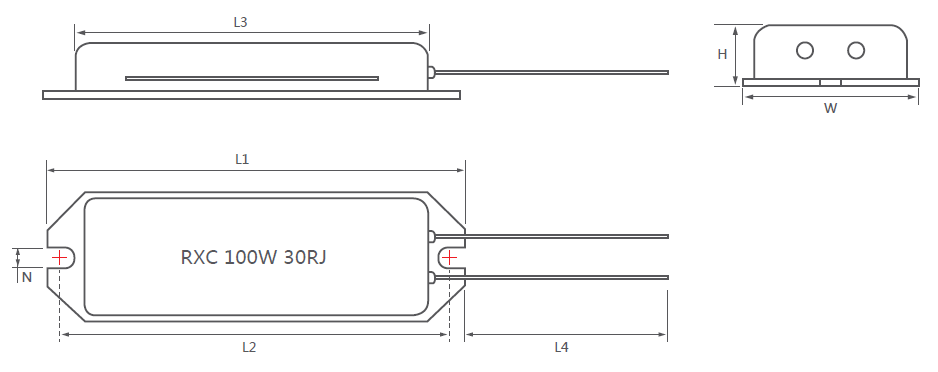

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率 (W) | L1±1 | L2±1 | L3±1 | L4±10 | W±0.5 | H±0.5 | N±0.2 | 阻值范围 (Ω) | 出线方式 | 重量 (G) |
| RXC | 60W | 100 | 90 | 75 | 300 | 30 | 13 | 5 | 0.1~10K | 引线 | 120 |
| 80W | 130 | 118 | 108 | 300 | 42 | 19 | 5 | 0.1~10K | 引线 | 140 | |
| 100W | 130 | 118 | 108 | 300 | 42 | 19 | 5 | 0.1~10K | 引线 | 140 | |
| 120W | 182 | 172 | 157 | 300 | 42 | 19 | 5 | 0.1~10K | 引线 | 140 | |
| 150W | 182 | 172 | 157 | 300 | 42 | 19 | 5 | 0.1~10K | 引线 | 180 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：2000。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 端子强度 | 端子加载20N 拉力，时间10 秒 | 无可见损伤 | GB/T5729 4.16 |
| 耐振性 | 频率10Hz-500Hz,10g | 无可见损伤 | GB/T5729 4.22 |
| 短时间过负 | 10倍Pr 5S | △R≤±(2%R+0.1Ω) | GB/T5729 4.13 |
| 绝缘阻值 | 500V±50V直流测试电压，引出线与铝外壳间 | ≥100MΩ | GB/T5729 4.6.1.3 |
| 绝缘耐压 | 2000Vac,5mA,1min | 电阻器无击穿、飞弧 | GB/T5729 4.7 |
| 耐久性 | 室温施加额定功率负荷96h,1.5h通电,0.5h断电 | 无可见损伤 | GB/T5729 4.25.2 |
| 稳态湿热 | (40土2)℃,(93士3)%RH,96hGB | △R≤±(5%R+0.1Ω) | GB/T5729 4.24.2.1.a |
| 温度快速变化 | -55℃-155℃,5次循环 | △R≤±(2%R+0.1Ω) | GB/T5729 4.19 |
■ 成品识别码
| RXC | 100 | 30R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RXC系列（船型铝壳） | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引线 |
*备注：RXC 100W 30Ω ±5% ,型号：RXC-100-30RJ-L；低电感，在型号中加入字母N，例如： N RXC-100-30RJ
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
