■ 产品特点
KNP被漆电阻具有耐热性、低温度系数、重量轻、耐短时间过负载、低杂音、阻值经年变化小等优点。■ 降额曲线

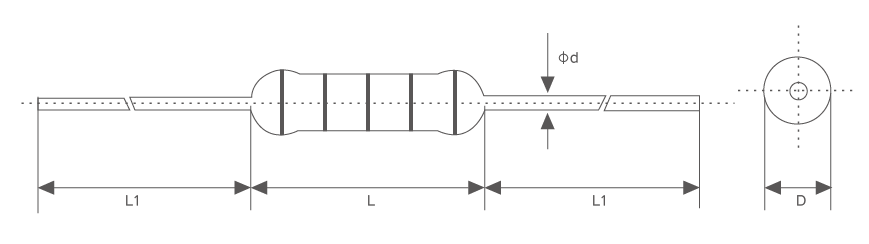

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率 (W) | L±1 | L1±1 | D±0.5 | Φd±0.2 | 阻值范围 (Ω) | 出线方式 |
| KNP | 1/2W | 14 | 26 | 4 | 0.8 | 0.1~100 | 引线 |
| 1W | 14 | 26 | 4 | 0.8 | 0.1~100 | 引线 | |
| 2W | 14 | 26 | 4 | 0.8 | 0.1~100 | 引线 | |
| 3W | 16 | 28 | 5 | 0.8 | 0.1~300 | 引线 | |
| 4W | 16 | 28 | 5 | 0.8 | 0.1~500 | 引线 | |
| 5W | 23 | 30 | 7 | 0.8 | 0.1~1K | 引线 | |
| 6W | 23 | 30 | 7 | 0.8 | 0.1~1K | 引线 | |
| 7W | 30 | 35 | 7 | 0.8 | 0.1~1K | 引线 | |
| 8W | 30 | 35 | 7 | 0.8 | 0.1~1K | 引线 | |
| 10W | 35 | 35 | 7 | 0.8 | 0.1~5K | 引线 | |
| 12W | 40 | 35 | 7 | 0.8 | 0.1~5K | 引线 | |
| 15W | 45 | 35 | 7 | 0.8 | 0.1~5K | 引线 | |
| 20W | 50 | 35 | 7 | 0.8 | 0.1~5K | 引线 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：1000。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 端子强度 | 端子加载20N 拉力，时间10 秒 | 无可见损伤 | GB/T5729 4.16 |
| 耐振性 | 频率10Hz-500Hz,10g | 无可见损伤 | GB/T5729 4.22 |
| 短时间过负 | 10倍Pr 5S | △R≤±(2%R+0.1Ω) | GB/T5729 4.13 |
| 绝缘阻值 | 500V±50V直流测试电压，引出线与铝外壳间 | ≥100MΩ | GB/T5729 4.6.1.3 |
| 绝缘耐压 | 500Vac,5mA,1min | 电阻器无击穿、飞弧 | GB/T5729 4.7 |
| 耐久性 | 室温施加额定功率负荷96h,1.5h通电,0.5h断电 | 无可见损伤 | GB/T5729 4.25.2 |
| 稳态湿热 | (40土2)℃,(93士3)%RH,96hGB | △R≤±(5%R+0.1Ω) | GB/T5729 4.24.2.1.a |
| 温度快速变化 | -55℃-155℃,5次循环 | △R≤±(2%R+0.1Ω) | GB/T5729 4.19 |
■ 成品识别码
| KNP | 5 | 10R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| KNP系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引线 |
*备注：KNP 5W 10Ω ±5% ,型号：KNP-5-10RJ-L；低电感，在型号中加入字母N，例如： N KNP-5-10RJ
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
