■产品特点

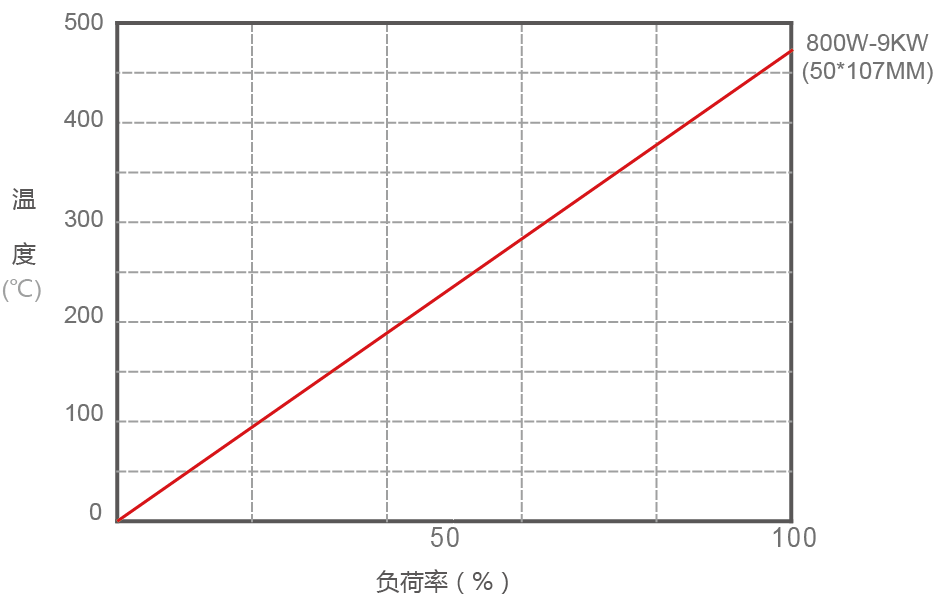

大功率刹车电阻，散热快，耐振动，功率大，耐过载能力强，体积小，安装方便，外形美观。■表面温升
■降额曲线

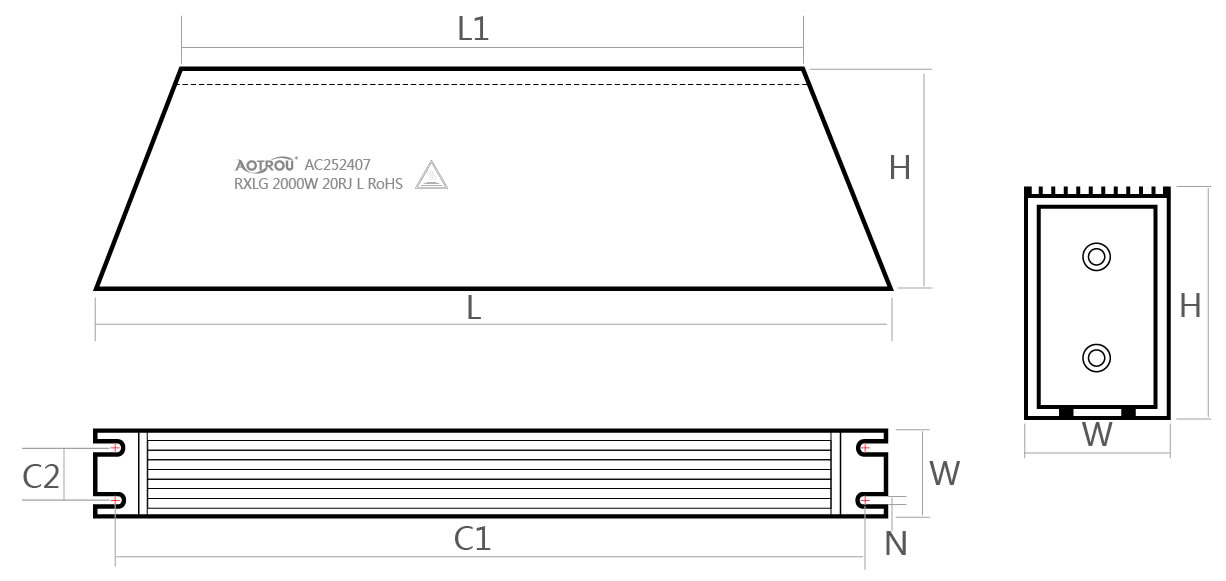

◆产品尺寸图
◆产品尺寸表单位：mm
| 规格 | 功率 (W) | L±1 | L1±1 | W±0.5 | C2±0.5 | H±0.5 | C1±1 | N±0.2 | 引线±10 | 重量 (G) | 配线 | 接线端子 | 阻值范围 (Ω) | 出线方式 |
| RXLG | 800 | 210 | 170 | 50 | 30 | 107 | 195 | 6.5 | 300 | 1800 | 2.5 | 2-6 | 0.5～30K | 引线 插片 螺纹 |
| 1000 | 300 | 260 | 50 | 30 | 107 | 285 | 6.5 | 300 | 2700 | 2.5 | 2-6 | 0.5～30K | ||
| 1200 | 350 | 310 | 50 | 30 | 107 | 335 | 6.5 | 350 | 3150 | 2.5 | 2-6 | 0.5～30K | ||
| 1500 | 400 | 360 | 50 | 30 | 107 | 385 | 6.5 | 400 | 3600 | 2.5 | 2-6 | 0.5～30K | ||
| 2000 | 450 | 410 | 50 | 30 | 107 | 435 | 6.5 | 450 | 4050 | 2.5 | 2-6 | 0.5～30K | ||
| 2500 | 485 | 445 | 50 | 30 | 107 | 470 | 6.5 | 485 | 4360 | 2.5 | 2-6 | 0.5～30K | ||
| 3000 | 550 | 510 | 50 | 30 | 107 | 535 | 6.5 | 550 | 4950 | 4 | 3.5-6 | 0.5～30K | ||
| 4000 | 650 | 610 | 50 | 30 | 107 | 635 | 6.5 | 650 | 5900 | 4 | 3.5-6 | 0.5～30K | ||
| 4500 | 700 | 660 | 50 | 30 | 107 | 685 | 6.5 | 700 | 6500 | 6 | 3.5-6 | 0.5～30K | ||
| 5000 | 750 | 710 | 50 | 30 | 107 | 735 | 6.5 | 750 | 6800 | 6 | 3.5-6 | 0.5～30K | ||
| 6000 | 850 | 810 | 50 | 30 | 107 | 835 | 6.5 | 850 | 7100 | 6 | 3.5-6 | 0.5～30K | ||
| 7000 | 900 | 860 | 50 | 30 | 107 | 885 | 6.5 | 900 | 7400 | 6 | 3.5-6 | 0.5～30K | ||
| 9000 | 1000 | 960 | 50 | 30 | 107 | 985 | 6.5 | 1000 | 8000 | 6 | 3.5-6 | 0.5～30K |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5%±10%，耐电压（V）：2000。
■电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 稳态湿热 | 40℃相对湿(度90-95)%96h | R≤±(1%±0.05Ω) | GB5729.4.24 |
| 温度快速变化 | -55℃+55℃3次循环 | R≤±(1%±0.05Ω) | GB5729.4.19 |
| 短时过负荷 | 10倍Pr 5S | 无可见损伤 | GB5729.4.13 |
| 绝缘电阻 | DC 1000V | R≥100MΩ | GB5729.4.6 |
| 耐电压 | AC3000V 50Hz 5s | 无击穿或飞弧 | GB5729.4.7 |
| 负荷寿命 | 25℃Ur 1000h | R≤±(1%±0.05Ω) | GB5729.4.8 |
| 端子强度 | 45N 30S | 无可见损伤 | GB5729.4.16 |
| 耐振性 | f:5-200HZ a=1g X.Y.Z各2h | 无可见损伤R≤±(1%R+0.05Ω) | GB5729.4.22 |
■成品识别码
| RXLG | 3000W | 40R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RXLG系列（梯形铝壳） | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | T＝螺纹 L＝引线 P＝插片 |
*备注：RXLG 3000W 40Ω±5%,型号：RXLG 3000W 40RJ-L；低电感，在型号中加入字母N，例如：N RXLG 3000W 40RJ
■电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
