■ 产品特点

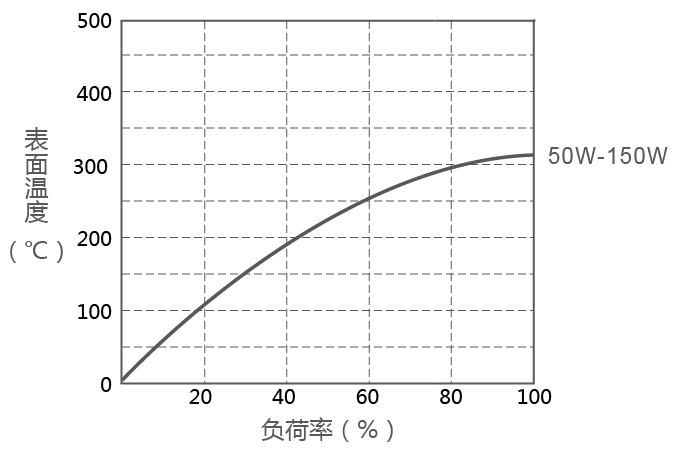

RXFB-2超薄铝壳电阻器采用优质散热铝外壳，高绝缘不燃性填充料灌封，极易散热；具有耐振动，耐气候性，长期稳定性，体积小、功率大、安装方便、外观美观。■ 表面温升

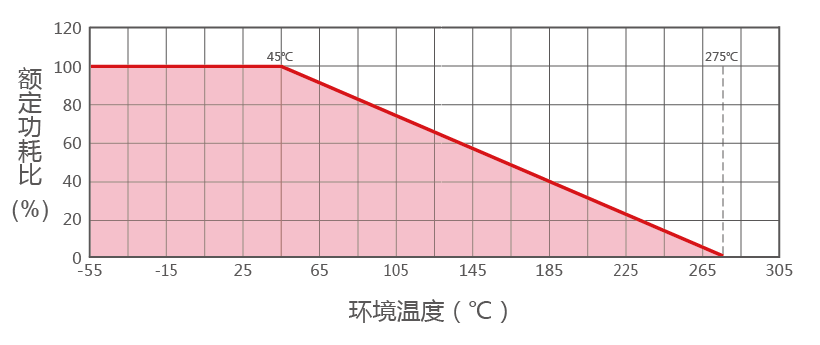

■ 降额曲线

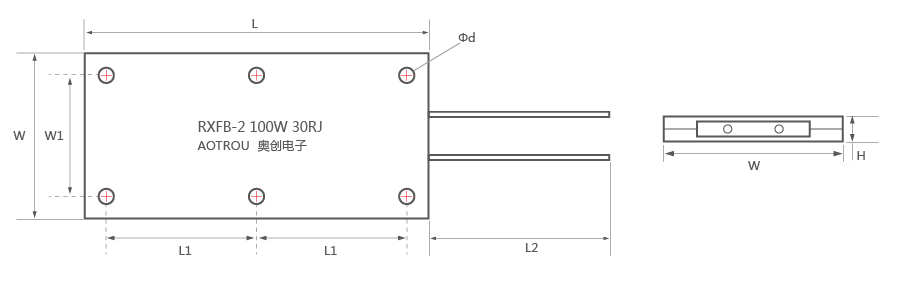

◆ 产品尺寸图
◆ 产品尺寸表单位：mm
| 规格 | 功率(W) | L±1 | L1±1 | L2±10 | W±0.5 | W1±0.5 | H±0.2 | Φd±0.2 | 出线方式 | 重量(G) |
| RXFB-2 | 50W | 69 | 53 | 200 | 58 | 44 | 6 | 4.3 | 引线 | 150 |
| 100W | 122 | 53 | 200 | 58 | 44 | 6 | 4.3 | 引线 | 200 | |
| 150W | 135 | 53 | 200 | 58 | 44 | 6 | 4.3 | 引线 | 280 | |
| 200W | 160 | 65 | 200 | 58 | 44 | 6 | 4.3 | 引线 | 300 |
*备注：尺寸仅供参考，具体尺寸和选型需咨询。阻值允许偏差（%）：±5% ±10%，耐电压（V）：1500。
■ 电气、机械特性
| 特性 | 检查方法 | 性能要求 | 试验标准 |
| 端子强度 | 端子加载20N 拉力，时间10 秒 | 无可见损伤 | JIC-C-5202 6-1 |
| 耐振性 | 10~55HZ/0.75mm/2H*3 | 无可见损伤 | JIC-C-5202 6-3 |
| 短时间过负 | 10倍Pr 5S | △R≤±(2%R+0.1Ω) | JIC-C-5202 5-5 |
| 绝缘阻值 | DC500V,R>100MΩ | △R≤±(2%R+0.1Ω) | IEC60115-1 4.6 |
| 绝缘耐压 | UN,60S,I≤1mA | 无击穿或飞弧现象 | JIC-C-5202 5-7 |
| 耐久性 | Min(UP,UR),1.5H-ON,0.5H-OFF,1000H | △R≤±(2%R+0.1Ω) | JIC-C-5202 7-10 |
| 耐湿性 | 40℃±2℃,湿度90%~95%,240H | △R≤±(3%R+0.1Ω) | JIC-C-5202 7-5 |
| 耐热性 | 350℃±5℃,2H | △R≤±(2%R+0.1Ω) | JIC-C-5202 7-2 |
■ 成品识别码
| RXFB-2 | 100 | 30R | J | L |
| 产品类别 | 额定功率 | 电阻值 | 精度 | 接线方式 |
| RXFB-2系列 | 50=50W 100=100W | R1=0.1Ω 100R=100Ω | F=±1% G=±2% H=±3% J=±5% K=±10% | L＝引线 |
*备注：RXFB-2 100W 30Ω ±5% ,型号：RXFB-2 100 80RJ-L；低电感，在型号中加入字母N，例如： N RXFB-2 100 30RJ
■ 电阻使用建议
◆电阻在使用电路中建议留1.5倍的功率余量，如电路中电压100V，电流0.01A，计算功率：P=100*0.01=1W，这时候电阻不能使用1W的，计算1*1.5=1.5W，没有1.5W的电阻故需用到2W的电阻。
