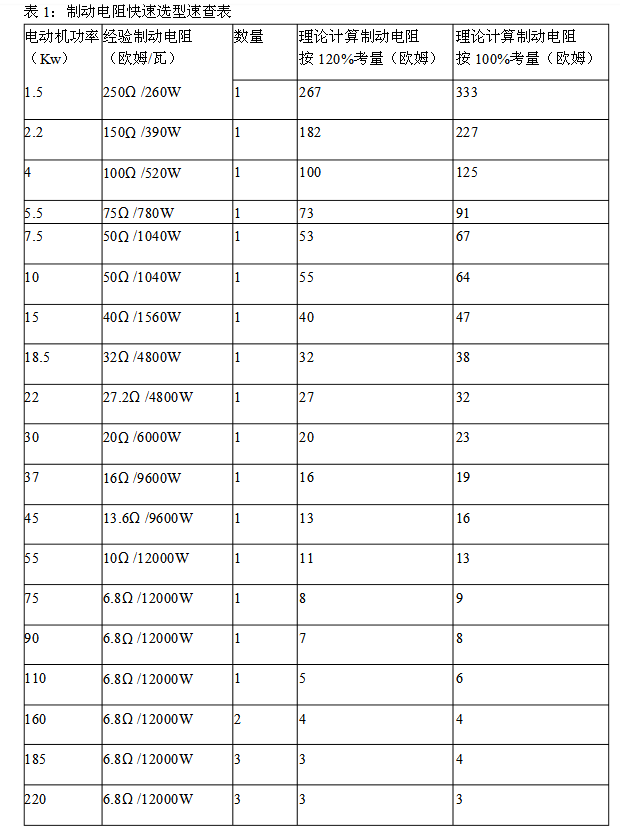

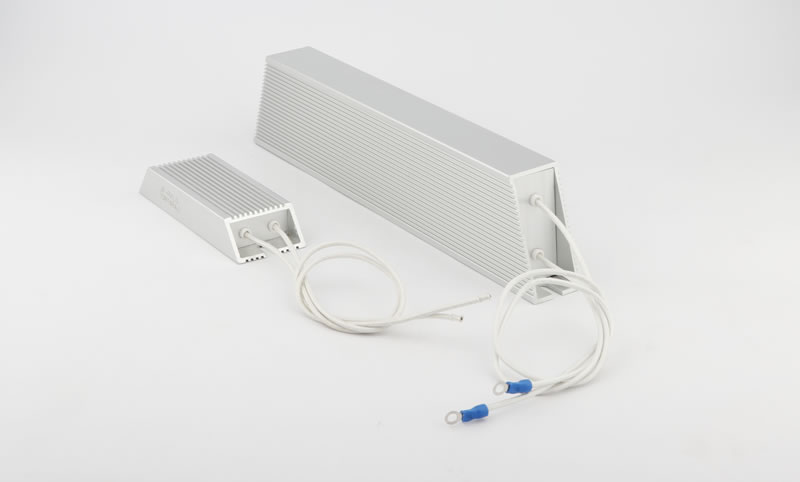

变频器制动电阻选型表

1、制动力矩或制动电阻计算（380V 系列）

92%：R=780/电动机KW
100%：R=700/电动机KW
110%：R=650/电动机KW
120%：R=600/ 电动机KW （大于7.5KW 电机）
R=400/ 电动机KW （小于7.5KW 电机）
注：
①电阻值越小，制动力矩越大，流过制动单元的电流越大；
②不可以使制动单元的工作电流大于其允许最大电流，否则要损坏器件；
③制动时间可人为选择；
④小容量变频器(≤ 7.5KW) 一般是内接制动单元和制动电阻的；
⑤当在快速制动出现过电压时,说明电阻值过大来不及放电，应减少电阻值。

2、电阻功率计算方法:

电阻功率= 电机功率* （10%--15% ）
一般负荷W(Kw)= 电机功率* 10℅
频繁制动（ 1 分钟5 次以上） W(Kw)= 电机功率* 15 ℅
长时间制动（每次4 分钟以上） W(Kw)= 电机功率* 20℅

一般制动电阻器的选择应使制动电流Is 不超过变频器的额定电流Ie,制动电阻最大功率Pmax 要小于1.5 倍的变频器功率,然后与过载系数相乘。
